网络交换套件

产品概述

网络交换套件由网络交换模块、服务器模块、BUS载板模块组成，实现千兆网络、串口、CAN接口等常用总线与网络端口之间的数据交互。

产品特点

◼ 国产化率100%

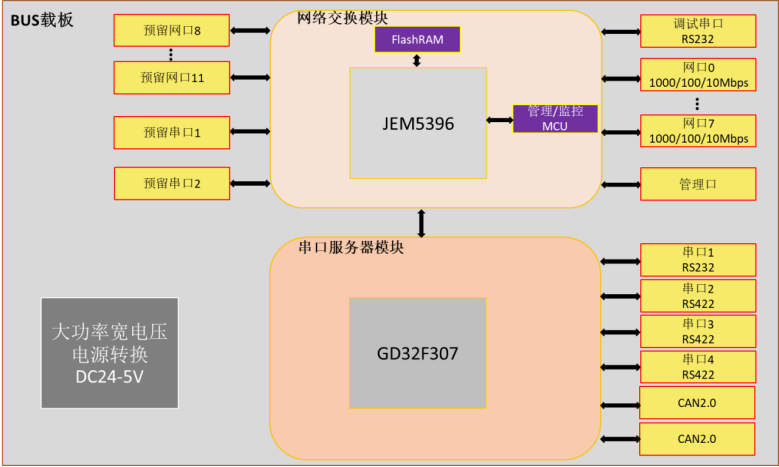

连接关系图

主要技术参数：

◼ 交换芯片：JEM5396   ，16端口千兆以太网

◼ PHY芯片：YT8521SH，可选JEM88E1111

◼ MCU芯片：GD32F307

◼ 扩展接口：8路千兆网口；SM3232串口收发器实现2路RS232；SM3490实现2路RS422；SM82C250T实现2路CAN2.0接口；SM3232串口收发器实现1路RS232调试及配置口。

◼ 电源：SY8308，支持4V~40V宽压输入，输出为5V/8A

◼ 工作温度：-40℃~+65℃

◼ 存储温度：-50℃~+70℃

◼ 尺寸：302mm×182mm×15mm

◼ 其它：平均故障间隔时间：MTBF≥3000h；MTTR≤24min

◼ 供电：28 DC供电，功耗≤30W
