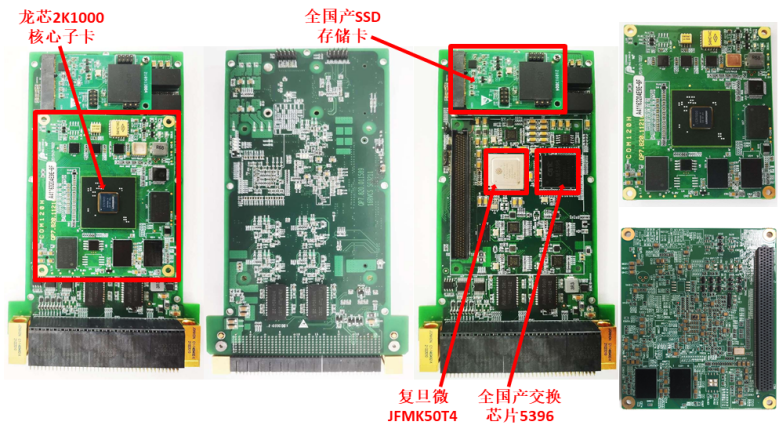

3U VPX 交换存储显示模块

产品概述

交换存储显示模块CPU选用龙芯2K1000处理器，内存2GB DDR3，板载16MB NorFlash ，集成64GB的mSATA接口固态盘， 采用3U VPX架构，可用于机载、舰载标准3U VPX机箱模块间数据的高速交换及显示,通过VPX总线扩展8路千兆Serdes接口、4路USB接口、3路千兆BASE-T接口、8路LVDS接口、1路RS232接口、1路DVI显示输出接口。

应用行业

◼ 测控仪器

◼ 数据处理及通讯系统

◼ 雷达

产品特点

◼ 国产化率100%

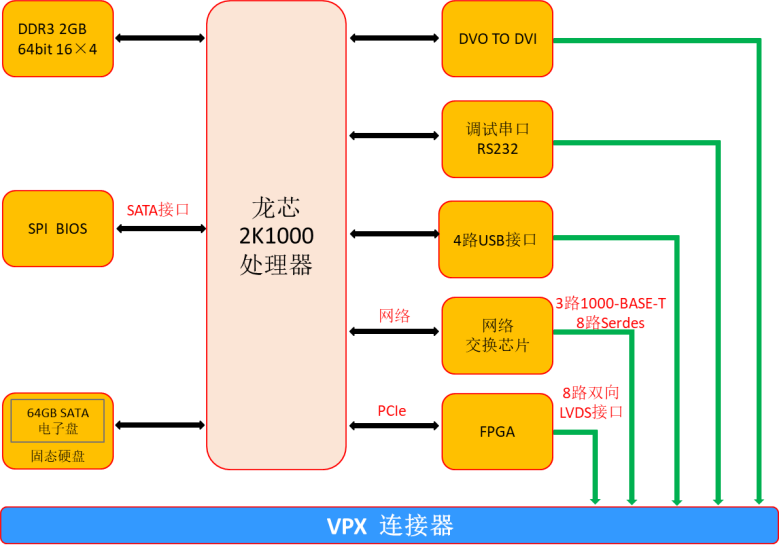

连接关系图

主要技术参数：

◼ 处理器：龙芯2K1000处理器，主频800MHz

◼ 板载DDR3 RAM：2GB DDR3 HXI18T2G160AF-25D

◼ 板载存储：16MB Nor Flash

◼ mSATA：HT50MCNNNN-XM单芯片电子盘64GB NAND Flash

◼ 扩展接口：JEM5396交换芯片实现8路千兆Serdes、3路千兆BASE-T接口；SM3232串口收发器实现1路RS232；4路USB2.0；GMG7510集成芯片实现1路DVI,分辨率支持1920×1080，支持不小于10米视频传输；JFMK50T4实现8路双向LVDS接口，25Mbps/路。

◼ 支持操作系统：Linux操作系统

◼ 工作温度：-40℃~+65℃

◼ 存储温度：-50℃~+70℃

◼ 尺寸：3U   VPX结构，160mm×100mm×21mm

◼ 供电：28 DC供电，功耗≤25W
